    Datasheet
    220KHz 60V 5A开关电流升压/升降压型DC-DC转换器
    XL6019

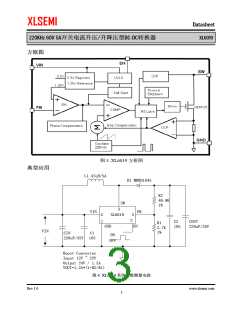

    方框图
    图3. XL6019 方框图
    典型应用
    L1 47uH/5A
    D1 MBRD1045
    R2
    49.9K
    1%
    SW
    3
    VIN
    C1
    FB
    4 XL6019 5
    2
    1
    C2
    105
    COUT
    220uF/35V
    R1
    2.7K
    1%
    GND
    EN
    VIN
    CIN
    ON
    OFF
    220uF/35V 105
    Boost Converter
    Input 12V ~ 22V
    Output 24V / 1.5A
    VOUT=1.25*(1+R2/R1)
    图4. XL6019 系统参数测量电路
    Rev 1.0
    www.xlsemi.com
    3
