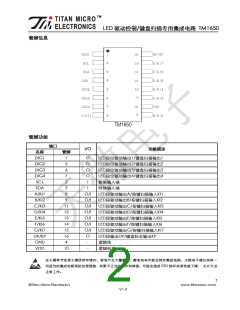

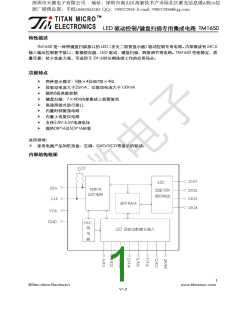

LED 驱动控制/键盘扫描专用集成电路 TM1650
通讯协议
TM1650 采用 2 线串行传输协议通讯。
1:开始信号（START）/结束信号(STOP)
开始信号：保持 SCL 为“1”电平，SDA 从“1”跳“0”，认为是开始信号，
如(图 3)A 段；
结束信号：保持 SCL 为“1”电平，SDA 从“0”跳“1”，认为是结束信号，
如(图 3)E 段；
2：ACK 信号
如果本次通讯正常，芯片在串行通讯的第 8 个时钟下降沿后，TM1650 主动把 SDA 拉低。直到检
测到 SCL 来了上升沿，SDA 释放为输入状态（对芯片而言）,如(图 3)D 段。
3: 写“1”和写“0”。
写“1”：保持 SDA 为“1”电平，SCL 从“0”跳到“1”,再从“1”跳到“0”，则认为是写入“1”
如(图 3)B 段。
写“0”：保持 SDA 为“0”电平，SCL 从“0”跳到“1”,再从“1”跳到“0”，则认为是写入“0”
如(图 3) C 段。
图（3）
4: 一个字节数据传输格式
一个字节数据的传输格式如图 4,数据发送时 MSB 在前，LSB 在后。微处理器的数据通过两线总线
接口和 TM1650 通信，在输入数据时当 SCL 是高电平时，SDA 上的信号必须保持不变；只有 SCL 上的
时钟信号为低电平时，SDA 上的信号才能改变。数据输入的开始条件是 SCL 为高电平时，SDA 由高变
低；结束条件是 SCL 为高时，SDA 由低电平变为高电平。
图（4）
5:读按键数据时序
读数据时，SCL 下降沿，数据从 TM1650 SDA 脚输出。
Command: 发送读按键命令。
Key_data: 读到的键盘扫描码。
3
