18x4 LCD 驱动器
TM1621C

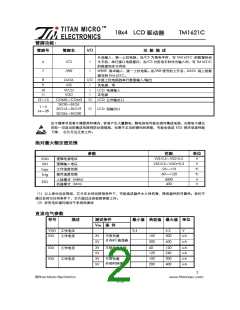

管脚功能：
管脚号
管脚名
I/O
功 能 描 述
片选输入，接一上拉电阻。当/CS 为高电平时，写 TM1621C 的数据和命
令无效，串行接口电路复位；当/CS 为低电平和作为输入时，写 TM1621C
的数据和命令有效
6
7
/CS
I
I
/WR
WRITE 脉冲输入，接一上拉电阻。在/WR 信号的上升沿，DATA 线上的数
据写到 TM1621C。
8
9
DATA
VSS
I/O 外接上拉电阻的串行数据输入/输出
I
I
I
负电源、地
LCD 电源输入
正电源
10
11
VLCD
VDD
12～15
COM0～COM3
SEG0～SEG5
O
LCD 公共输出口
1～5
SEG13～SEG19
SEG26～SEG30
O
LCD 段输出口
16～28
在干燥季节或者干燥使用环境内，容易产生大量静电，静电放电可能会损坏集成电路，天微电子建议
采取一切适当的集成电路预防处理措施，如果不正当的操作和焊接，可能会造成 ESD 损坏或者性能
下降， 芯片无法正常工作。
绝对最大额定值范围
参数
范围
单位
V
逻辑电源电压
逻辑输入电压
工作温度范围
储存温度范围
VSS-0.3～VSS+5.5
VSS-0.3～VDD+0.3
-25～+75
VDD
VIN
V
℃
Topr
Tstg
-50～+120
℃
人体模式（HBM）
机器模式（MM）
4000
400
V
V
ESD
（1）以上表中这些等级，芯片在长时间使用条件下，可能造成器件永久性伤害，降低器件的可靠性。我们不
建议在其它任何条件下，芯片超过这些极限参数工作。
（2）所有电压值均相对于系统地测试
直流电气参数
符号
描述
测试条件
最小值 典型值 最大值 单位
VDD 条 件
VDD 工作电压
2.4
5.2
V
IDD
工作电流
3V
5V
不带负载
150
300
300
uA
片内RC振荡器
600
uA
IDD
IDD
工作电流
工作电流
3V
5V
3V
5V
不带负载晶振
60
120
240
200
400
uA
uA
uA
uA
120
100
200
不带负载
外部时钟源
2
©Titan Micro Electronics
www.titanmec.com
V1.0
