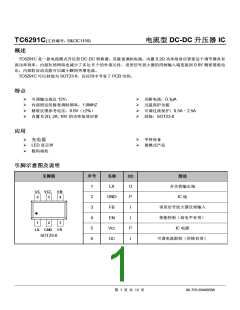

TC6291C(文件编号：S&CIC1159)
电流型 DC-DC 升压器 IC
静态电流 VS 输入电压
平均供电电流 VS 输入电压
功能描述
操作
TC6291C 是电流模式升压转换器。恒定的开关频率为 1MHz，采用脉宽调制模式（PWM）。内置 16V/2A MOSFET，
可实现高电压输出。控制回路是峰值电流模式控制的结构，因此，斜率补偿电路可以被添加到当前的电流信号，以
允许占空比大于 50%时可以稳定运行。
软启动功能
软启动电路集成到 TC6291C，以避免上电时的浪涌电流。集成电路启用后，误差放大器的输出是通过内部软启动
功能钳位，使 PWM 脉冲宽度缓慢增加，从而降低输入浪涌电流。
电流限制程序
OC 脚与 GND 脚之间的电阻决定峰值开关电流，这个电阻的值应该在 10K 与 100K 之间。电流限定在 2.5A 到 0.5A
之间，引脚的走线应该尽可能短。这个引脚上不要接电容，根据下面的公式设置过流跳闸点：IOCP=55000/R3
过温保护（OTP）
TC6291C 内部结温超过 150℃时将自动关闭功率 MOSFET。功率 MOSFET 启动时，结温降到 30℃ OTP 阈值温
度下。
输出断开
当电源和 EN 脚被拉高时，该 TC6291C 启动和运行，外部 PMOS 导通，并通过它的电流输出负载。当输出负载增
加，输出电压下降；当 FB 引脚电压低于 0.3V，EN 引脚电流下降 20uA 时，外部 PMOS 将关闭，输出短路条件将
被断开。
应用信息
电感选择
根据不同的条件决定电感值，一般应用电路建议用 3.3uH~4.7uH 的电感。有三个重要的电感规格：直流电阻、饱
和电流和磁芯损耗。直流电阻低，具有更好的电源效率。此外，它避免电感饱和，这将导致电路系统不稳定且降低
磁芯损耗在 1MHz。
