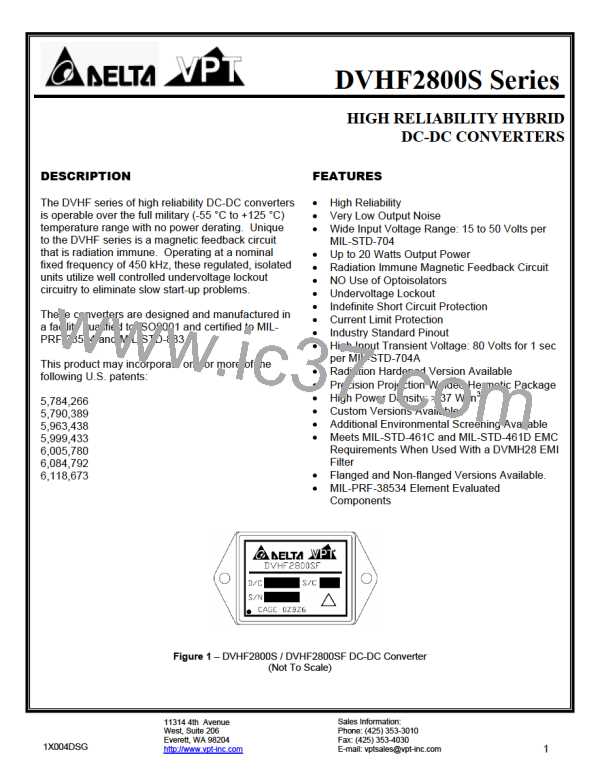

    DVHF285R2S/ES-XXX 参数 Datasheet PDF下载

    DVHF285R2S/ES-XXX图片预览
    型号： DVHF285R2S/ES-XXX
    PDF下载： 下载PDF文件 查看货源
    内容描述： 高可靠性混合式DC -DC转换器 [HIGH RELIABILITY HYBRID DC-DC CONVERTERS]
    分类和应用： 转换器DC-DC转换器
    文件页数/大小： 14 页 / 322 K
    品牌： DELTA [ DELTA ELECTRONICS, INC. ]
     浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第2页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第3页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第4页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第5页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第7页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第8页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第9页浏览型号DVHF285R2S/ES-XXX的Datasheet PDF文件第10页

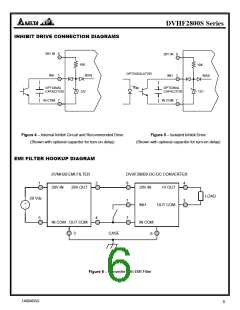

    INHIBIT DRIVE CONNECTION DIAGRAMS
    28V IN
    8
    28V IN
    INH
    8
    1
    10K
    10K
    OPTOISOLATOR
    INH
    1
    BIAS
    BIAS
    OPTIONAL
    OPTIONAL
    CAPACITOR
    12V
    CAPACITOR
    12V
    IN COM
    7
    IN COM
    7
    Figure 4 – Internal Inhibit Circuit and Recommended Drive
    Figure 5 – Isolated Inhibit Drive
    (Shown with optional capacitor for turn-on delay)
    (Shown with optional capacitor for turn-on delay)
    EMI FILTER HOOKUP DIAGRAM
    DVMH28 EMI FILTER
    DVHF2800S DC-DC CONVERTER
    1
    2
    4
    8
    1
    7
    4
    28V IN
    28V OUT
    28V IN
    INH
    +V OUT
    LOAD
    28 Vdc
    3
    +
    OUT COM
    -
    5
    IN COM OUT COM
    3
    IN COM
    6
    CASE
    Figure 6 – Converter with EMI Filter
    1X004DSG
    6
