    ATMEGA48PA-CCU 参数 Datasheet PDF下载

    ATMEGA48PA-CCU图片预览
    型号： ATMEGA48PA-CCU
    PDF下载： 下载PDF文件 查看货源
    内容描述： [RISC Microcontroller, 8-Bit, FLASH, AVR RISC CPU, 20MHz, CMOS, PBGA32, 4 X 4 MM, 0.60 MM HEIGHT, 0.50 MM PITCH, GREEN, PLASTIC, UFBGA-32]
    分类和应用： 闪存微控制器
    文件页数/大小： 349 页 / 2752 K
    品牌： ATMEL [ ATMEL ]

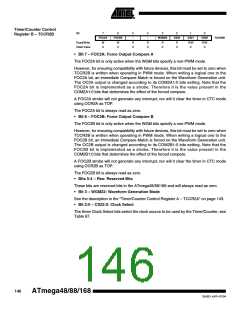

     浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第138页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第139页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第140页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第141页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第143页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第144页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第145页浏览型号ATMEGA48PA-CCU的Datasheet PDF文件第146页
    Figure 62. Timer/Counter Timing Diagram, with Prescaler (fclk_I/O/8)
    clkI/O
    clkTn
    (clkI/O/8)
    TCNTn
    TOVn
    MAX - 1
    MAX
    BOTTOM
    BOTTOM + 1
    Figure 63 shows the setting of OCF2A in all modes except CTC mode.
    Figure 63. Timer/Counter Timing Diagram, Setting of OCF2A, with Prescaler (fclk_I/O/8)
    clkI/O
    clkTn
    (clkI/O/8)
    TCNTn
    OCRnx
    OCFnx
    OCRnx - 1
    OCRnx
    OCRnx + 1
    OCRnx + 2
    OCRnx Value
    Figure 64 shows the setting of OCF2A and the clearing of TCNT2 in CTC mode.
    Figure 64. Timer/Counter Timing Diagram, Clear Timer on Compare Match mode, with
    Prescaler (fclk_I/O/8)
    clkI/O
    clkTn
    (clkI/O/8)
    TCNTn
    (CTC)
    TOP - 1
    TOP
    BOTTOM
    BOTTOM + 1
    OCRnx
    TOP
    OCFnx
    142
    ATmega48/88/168
    2545D–AVR–07/04
