AT90PWM3B-16SU 参数 Datasheet PDF下载

AT90PWM3B-16SU图片预览

型号：	AT90PWM3B-16SU
PDF下载：	下载PDF文件查看货源
内容描述：	8位微控制器具有8K字节的系统内可编程闪存 [8-bit Microcontroller with 8K Bytes In-System Programmable Flash]
分类和应用：	闪存微控制器
文件页数/大小：	361 页 / 6022 K
品牌：	ATMEL [ ATMEL ]

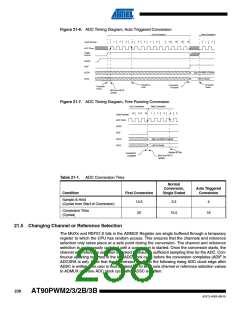

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第230页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第231页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第232页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第233页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第235页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第236页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第237页

浏览型号AT90PWM3B-16SU的Datasheet PDF文件第238页

Figure 21-1. Analog to Digital Converter Block Schematic

AREF

AVCC

Internal 2.56V

Reference

REFS0

REFS1

ADC0

ADC1

ADC2

ADC3

ADC4

Coarse/Fine DAC

10

ADC5

ADC6

ADC7

AMP1-/ADC8

AMP1+/ADC9

ADC10

10

10

ADCH

ADCL

+

SAR

-

CKADC CKADC

-

+

AMP0-

AMP0+

-

+

CONTROL

ADC CONVERSION

COMPLETE IRQ

GND

Bandgap

CK

PRESCALER

AMP0CSR AMP1CSR

REFS1 REFS0 ADLAR

-

MUX3

ADMUX

MUX2

MUX1

MUX0

ADEN

ADSC

ADATE

ADIF

ADIE

ADPS2 ADPS1 ADPS0

ADCSRA

Edge

Detector

ADATE

Only on AT90PWM2/3

-

-

-

ADTS2 ADTS1 ADTS0

ADASCR ADTS3

ADCSRB

234

AT90PWM2/3/2B/3B

4317J–AVR–08/10
